图像处理笔记 -- Python skimage 图像处理

基于 python 脚本语言开发的数字图片处理包,比如 PIL, Pillow, opencv, scikit-image 等。 PIL 和 Pillow 只提供最基础的数字图像处理,功能有限;opencv 实际上是一个 c++ 库,只是提供了 python 接口,更新速度非常慢。scikit-image 是基于 scipy 的一款图像处理包,它将图片作为 numpy 数组进行处理,正好与 matlab 一样,因此,我们最终选择 scikit-image 进行数字图像处理。

数据格式

from skimage import io, data
img = data.chelsea()
io.imshow(img)
print(type(img))  # 显示类型
print(img.shape)  # 显示尺寸,这匹配矩阵 / 线性代数符号,但与笛卡尔(x,y)坐标相反。
print(img.shape[0])  # 图片高度
print(img.shape[1])  # 图片宽度
print(img.shape[2])  # 图片通道数
print(img.size)   # 显示总像素个数
print(img.max())  # 最大像素值
print(img.min())  # 最小像素值
print(img.mean()) # 像素平均值
print(img[0][0])  # 图像的像素值(高度,宽度,通道数)
>>>

dtype

Data type Range Function / Description
uint8 $0$ to $255$ img_as_ubyte Convert to 8-bit uint.
uint16 $0$ to $65535$ img_as_uint Convert to 16-bit uint.
uint32 $0$ to $2^{32}$
float $-1$ to $1$ or $0$ to $1$ img_as_float Convert to 64-bit floating point.
int8 $-128$ to $127$
int16 $-32768$ to $32767$ img_as_int Convert to 16-bit int.
int32 $-2^{31}$ to $2^{31}-1$
Function Description
img_as_float 转换为 64 位浮点。Convert an image to floating point format, with values in [0, 1]. Is similar to img_as_float64, but will not convert lower-precision floating point arrays to float64.
img_as_float32 Convert an image to single-precision (32-bit) floating point format, with values in [0, 1].
img_as_float64 Convert an image to double-precision (64-bit) floating point format, with values in [0, 1].
img_as_uint 转换为 16 位 uint。Convert an image to unsigned integer format, with values in [0, 65535].
img_as_int 转换为 16 位整数。Convert an image to signed integer format, with values in [-32768, 32767].
img_as_ubyte 转换为 8 位 uint。Convert an image to unsigned byte format, with values in [0, 255].
img_as_bool Convert an image to boolean format, with values either True or False.
dtype_limits Return intensity limits, i.e. (min, max) tuple, of the image’s dtype.

子模块

子模块名称 主要实现功能
io 读取、保存和显示图片或视频 Reading, saving, and displaying images and video.
data 提供一些测试图片和样本数据 Test images and example data.
color 颜色空间变换 Color space conversion.
filters 图像增强、边缘检测、排序滤波器、自动阈值等 Sharpening, edge finding, rank filters, thresholding, etc.
draw 操作于 numpy 数组上的基本图形绘制,包括线条、矩形、圆和文本等 Drawing primitives (lines, text, etc.) that operate on NumPy arrays.
transform 几何变换或其它变换,如旋转、拉伸和拉东变换等 Geometric and other transforms, e.g., rotation or the Radon transform.
morphology 形态学操作,如开闭运算、骨架提取等 Morphological operations, e.g., opening or skeletonization.
exposure 图片强度调整,如亮度调整、直方图均衡等 Image intensity adjustment, e.g., histogram equalization, etc.
feature 特征检测与提取等 Feature detection and extraction, e.g., texture analysis corners, etc.
measure 图像属性的测量,如相似性或等高线等 Measurement of image properties, e.g., similarity and contours.
segmentation 图像分割 Partitioning an image into multiple regions.
restoration 图像恢复 Restoration algorithms, e.g., deconvolution algorithms, denoising, etc.
util 通用函数 Generic utilities.
graph Graph-theoretic operations, e.g., shortest paths.
viewer A simple graphical user interface for visualizing results and exploring parameters.

颜色空间转换

skimage.color.rgb2grey(rgb)
skimage.color.rgb2hsv(rgb)
skimage.color.rgb2lab(rgb)
skimage.color.gray2rgb(image)
skimage.color.hsv2rgb(hsv)
skimage.color.lab2rgb(lab)

颜色图谱

# cmap: 颜色图谱(colormap),默认绘制为 RGB(A) 颜色空间。
matplotlib.pyplot.imshow(X, cmap=None)
颜色图谱 描述
autumn 红-橙-黄
bone 黑-白,x 线
cool 青-洋红
copper 黑-铜
flag 红-白-蓝-黑
gray 黑-白
hot 黑-红-黄-白
hsv hsv 颜色空间,红-黄-绿-青-蓝-洋红-红
inferno 黑-红-黄
jet 蓝-青-黄-红
magma 黑-红-白
pink 黑-粉-白
plasma 绿-红-黄
prism 红-黄-绿-蓝-紫-…-绿模式
spring 洋红-黄
summer 绿-黄
viridis 蓝-绿-黄
winter 蓝-绿

对比度与亮度调整

图像亮度与对比度的调整,是放在 skimage 包的 exposure 模块里面。from

伽马变换对于图像对比度偏低,并且整体亮度值偏高(对于于相机过曝)情况下的图像增强效果明显。 当 $\gamma>1$ 的时候,高亮度的地方减少的更剧烈,所以对过曝效果较好。

对数变换对于整体对比度偏低并且灰度值偏低的图像增强效果较好。 貌似低亮度的地方,提升的更剧烈,所以可能效果更好一些?QUESTION???

gamma 调整

exposure.adjust_gamma(image, gamma=1, gain=1)

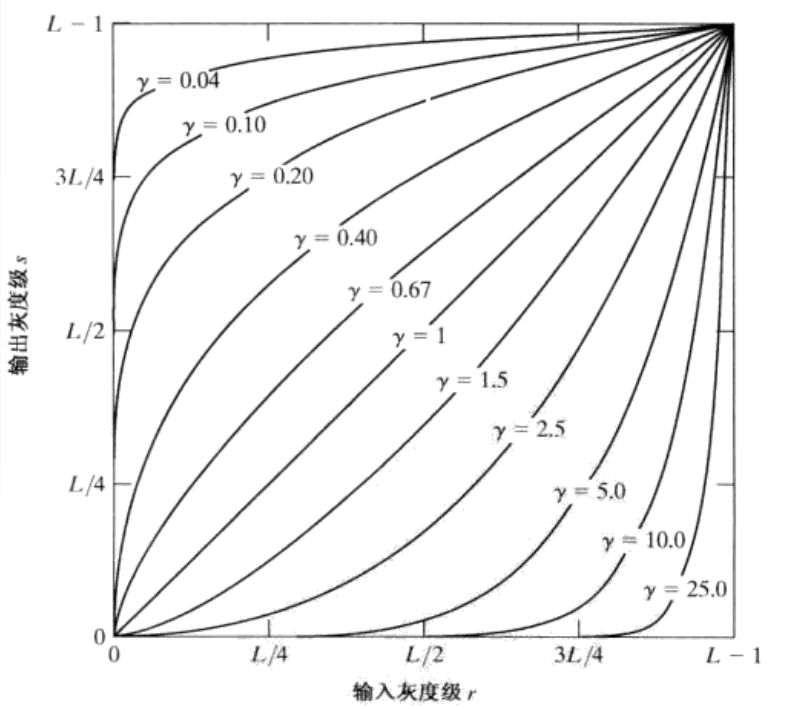

原理:\(O = I^\gamma\)

对原图像的像素,进行幂运算,得到新的像素值。

  • 如果 \(\gamma>1\),直方图会向左移动,新图像比原图像暗;
  • 如果 \(\gamma<1\),直方图将向右移动,新图像比原图像亮。

log 对数调整

exposure.adjust_log(image, gain=1)

原理:\(O = gain*log(1 + I)\)

这个刚好和 gamma 相反。对数变换主要用于将图像的低灰度部分进行扩展,高灰度部分进行压缩,最终达到增强图像低灰度部分的细节内容。

基本形态学滤波

膨胀(dilation)

一般用来扩充边缘或填充小的孔洞。

腐蚀(erosion)

可用来提取骨干信息,去掉毛刺,去掉孤立的像素。

开运算(opening)

先腐蚀再膨胀,可以消除小物体或小斑块。

闭运算(closing)

先膨胀再腐蚀,可用来填充孔洞。

白帽(white-tophat)

将原图像减去它的开运算值,返回比结构化元素小的白点。

顶帽变换的一个重要用途是校正不均匀光照的影响,通过顶帽变换,背景应会变得均匀。

黑帽(black-tophat)

将原图像减去它的闭运算值,返回比结构化元素小的黑点,且将这些黑点反色。

自动识别标注硬币

#encoding=utf8
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as mpatches
from skimage import data, filters, segmentation, measure, morphology, color

def imgshow(img):
    plt.imshow(img)
    plt.show()

# 综合示例:阈值分割 + 闭运算 + 连通区域标记 + 删除小区块 + 分色显示
# 加载并裁剪硬币图片
image = data.coins()[50:-50, 50:-50]

thresh = filters.threshold_otsu(image) # 阈值分割
bw = morphology.closing(image > thresh, morphology.square(3)) # 闭运算

cleared = bw.copy() # 复制
cleared = segmentation.clear_border(cleared) # 清除与边界相连的目标物
cleared = morphology.opening(cleared, morphology.disk(2)) # 去除孤立的小斑点
cleared = morphology.closing(cleared, morphology.disk(2)) # 大斑点内部联通

label_image = measure.label(cleared) # 连通区域标记

#imgshow(bw) # 完整的蒙版
#imgshow(cleared) # 干净的蒙版
borders = np.logical_xor(bw, cleared) # 异或
#imgshow(borders) # 去掉的蒙版部分

label_image[borders] = 0
# 不同标记用不同颜色显示
image_label_overlay = color.label2rgb(label_image, image=image, bg_label=0)

fig,(ax0,ax1) = plt.subplots(1, 2, figsize=(8, 4))
ax0.imshow(cleared, plt.cm.gray)
ax1.imshow(image_label_overlay)

for region in measure.regionprops(label_image): # 循环得到每一个连通区域属性集

    # 忽略小区域
    if region.area < 100:
        continue

    # 绘制外包矩形
    minr, minc, maxr, maxc = region.bbox
    rect = mpatches.Rectangle((minc, minr), maxc - minc, maxr - minr,
                              fill=False, edgecolor='red', linewidth=2)
    ax1.add_patch(rect)
fig.tight_layout() # 会自动调整子图参数,使之填充整个图像区域。
fig.canvas.set_window_title("自动识别标注硬币")
plt.show()

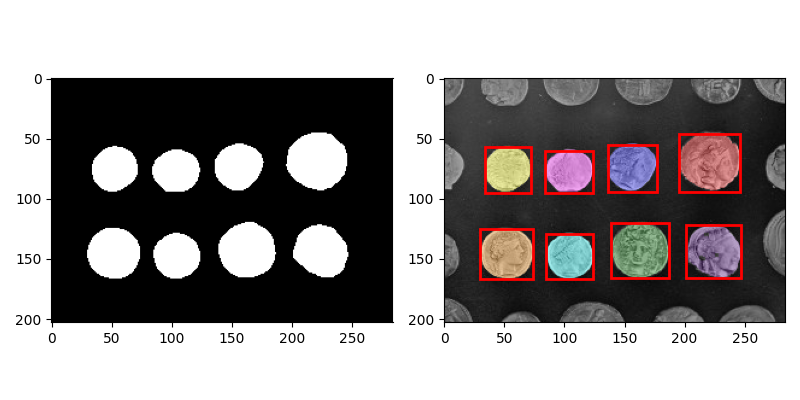

效果:
