本文源码 LearnOpenGL-Lighting

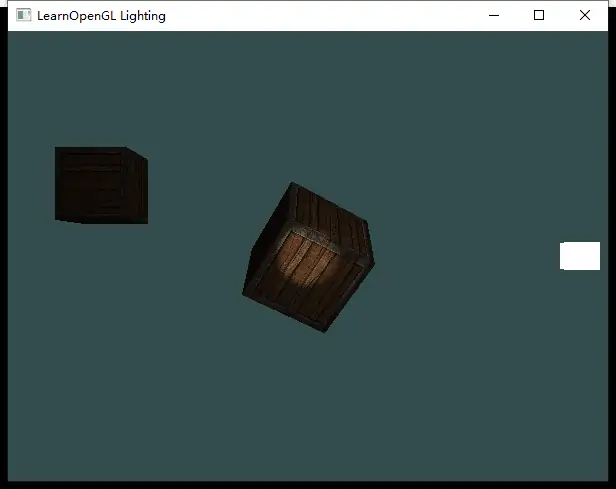

实时渲染中的各种光照模型

OpenGL 光照

冯氏光照模型的主要结构由 3 个分量组成:环境 (Ambient)、漫反射 (Diffuse) 和镜面 (Specular) 光照。

朗伯反射:漫反射模型,即物体表面亮度各向同性,亮度服从朗伯余弦定理。

  • 环境光照 (Ambient Lighting):物体几乎永远不会是完全黑暗的。所以环境光照一般是个常量。
  • 漫反射光照 (Diffuse Lighting):模拟光源对物体的方向性影响,物体的某一部分越是正对着光源,它就会越亮。
  • 镜面光照 (Specular Lighting):模拟有光泽物体上面出现的亮点。镜面光照的颜色相比于物体的颜色会更倾向于光的颜色。

冯氏反射 = 环境 + 漫反射 + 镜面反射。朗伯反射:漫反射模型,即物体表面亮度各向同性,亮度服从朗伯余弦定理。

  • \(k_s\):镜面反射常数
  • \(k_d\):漫反射常数(朗伯反射)
  • \(k_a\):环境反射常数
  • \(\alpha\):光泽常数
  • \(i_s\):光源镜面反射强度
  • \(i_d\):光源漫反射强度
  • \(i_a\):环境光强度
  • \(i_l\):入射光强度
  • \(m\):光源编号
  • \(\hat{L}_m\):反射点指向光源 \(m\) 的向量
  • \(\hat{N}\):反射点处法向量
  • \(\hat{R}_m\):反射点处光源 \(m\) 的镜面反射方向,\(\hat{R}_m=2(\hat{L}_m{\cdot}\hat{N})\hat{N}-\hat{L}_m\)
  • \(\hat{V}\):反射点指向观察者的向量

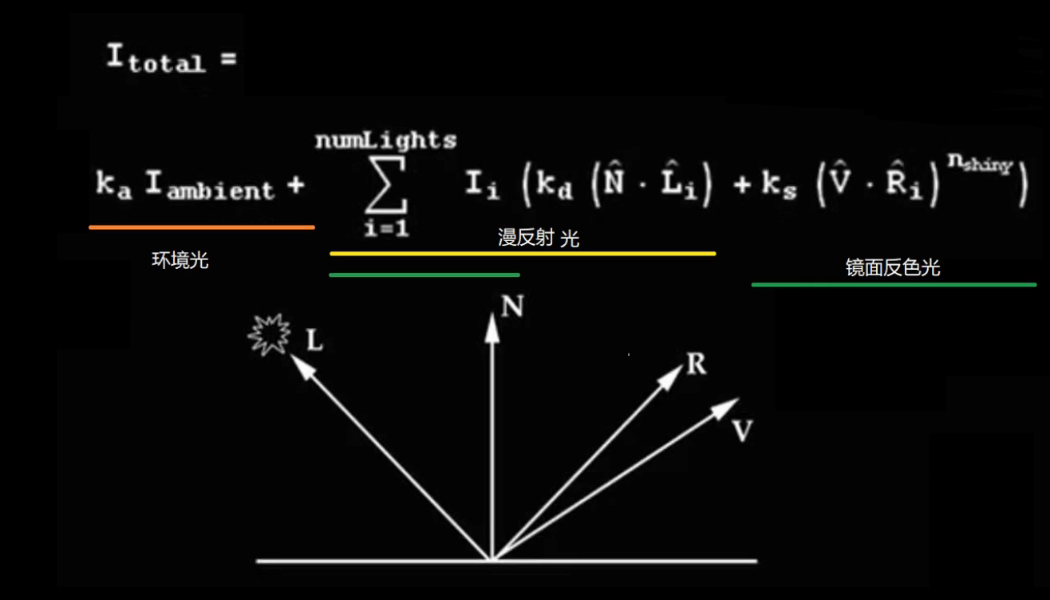

在曲面上点 \(p\) 处,冯氏反射模型给出的亮度公式为:

\[I_p=k_ai_a+\sum_{m{\in}\mathrm{lights}}{(k_d(\hat{L}_m\cdot\hat{N})i_{m,d}+k_s(\hat{R}_m\cdot\hat{V})^{\alpha}i_{m,s})}\] \[环境光照 = 环境反射常数 * 环境光强度\] \[漫反射光照 = 漫反射常数 * (\hat{L}_m\cdot\hat{N}) * 光源漫反射强度\] \[镜面光照 = 镜面反射常数 * (\hat{R}_m\cdot\hat{V})^{ 光泽常数 } * 光源镜面反射强度\]

而其中点乘的本质是和夹角 \(cos\) 关联起来,点乘的输入都需要 $normalize$ 一下:

\[a \bullet b=|a| \ |b| \cos \theta\]
vec3 CalcPointLight(Light light)
{
    vec3 lightDir;
    float distance=1.0;
    if (light.lightDir.w==0.0)//direction
        lightDir=normalize(-vec3(light.lightDir)); // 反射点指向光源的向量
    else if (light.lightDir.w==1.0)//position
    {
        distance=length(vec3(light.lightDir)-FragPos); // 距离
        lightDir=normalize(vec3(light.lightDir)-FragPos); // 反射点指向光源的向量
    }
    // 光线衰减
    float attenuation=1.0/(light.constant+light.linear*distance+light.quadratic*distance*distance);
    // 计算 漫反射光照
    // 点乘法向量和光源方向。
    float diffuse=max(dot(Normal,lightDir),0.0);

    // 反射点指向观察者的向量
    vec3 viewDir=normalize(viewPos-FragPos);
    // 反射点处光源的镜面反射方向
    vec3 reflectDir=reflect(-lightDir,Normal);
    // 计算 镜面光照
    float specular=pow(max(dot(reflectDir,viewDir),0.0),material.shininess);

    vec3 result=vec3(0.0,0.0,0.0);
    // 冯氏光照模型
    result = (light.ambient*material.ambient+
        diffuse*light.diffuse*material.diffuse+
        specular*light.specular*material.specular)*lightColor*attenuation;

    return result;
}
  • 基础光照原理讲解

  • 创建一个光照场景

  • 冯氏光照基础效果实现

  • 材质 & 光属性

  • 光照贴图

  • 平行光与点光源

  • 聚光手电筒效果

  • 多光源 shader 函数封装

OpenGL 中 reflect 反射算法

\(reflect\) 函数 用来计算光的反射向量,他的参数就是入射光向量和像素法线向量。\(reflect(R, N)\)。

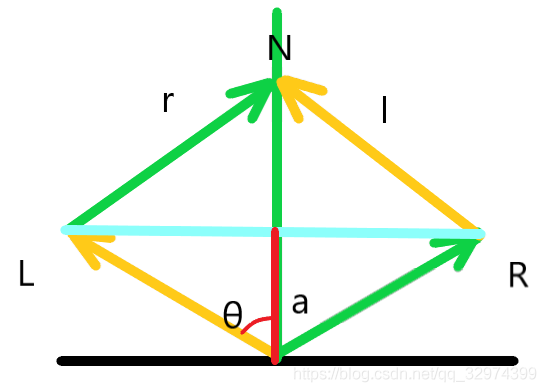

\(L\) 就是入射向量,\(N\) 就是法线,\(R\) 就是反射向量,\(r\) 是 \(R\) 平移到 \(L\) 的箭头上和 \(N\) 构成了一个三角形(向量没有位置,只有方向,所以可以随便平移), \(l\) 是 \(L\) 平移到 \(R\) 的箭头上和 \(N\) 构成了一个三角形,于是这就构成了一个菱形。

我们根据三角公式:\(a = |L| cosθ\)
如果 \(L\) 是单位向量,则 \(a = cosθ\)
那么菱形的垂直中线长度 \(t = 2·cosθ\)
然后我们乘以 \(N\) 的单位向量,把 \(t\) 从标量变成向量:\(T = 2·cosθ·N\)
根据向量的特性,\(r = 2·cosθ·N - L\)
因为 \(N\) 和 \(L\) 都是单位向量,我们根据向量点积运算:\(L·N = |L||N|cosθ\)
因为单位向量的长度为 \(1\),于是整个方程又可以简化为:\(L·N = cosθ\)
于是 \(r = 2·dot(L,N)·N - L\)
以上便是 \(reflect\) 的运算公式。

坐标关系

模型、视图、投影矩阵 model view projection

gl_Position = projection * view * model * vec4(position, 1.0);

多个光源,采用合并结果。

void main()
{
    // 属性
    vec3 norm = normalize(Normal);
    vec3 viewDir = normalize(viewPos - FragPos);

    // 第一阶段:定向光照
    vec3 result = CalcDirLight(dirLight, norm, viewDir);
    // 第二阶段:点光源
    for(int i = 0; i < NR_POINT_LIGHTS; i++)
        result += CalcPointLight(pointLights[i], norm, FragPos, viewDir);
    // 第三阶段:聚光
    //result += CalcSpotLight(spotLight, norm, FragPos, viewDir);

    FragColor = vec4(result, 1.0);
}

光源

顶点着色器。

#version 400 core
layout(location=0) in vec3 aPos; // 坐标
layout(location=1) in vec2 aTexCoord; // 纹理坐标
out vec2 TexCoord;
uniform mat4 transform; // 转换矩阵

void main()
{
    gl_Position=transform*vec4(aPos.x,aPos.y,aPos.z,1.0f);
    TexCoord=aTexCoord;
}

片段着色器。

#version 400 core
out vec4 FragColor;
in vec2 TexCoord;
uniform vec3 lightColor;

void main()
{
    FragColor = vec4(1.0,1.0,1.0,1.0);
}

模型物体

顶点着色器。

#version 400 core
layout(location=0) in vec3 aPos; // 坐标
layout(location=1) in vec3 aNormal; // 法线
layout(location=2) in vec2 aTexCoords; // 纹理坐标
out vec3 Normal; // 法线向量
out vec2 TexCoords; // 纹理坐标
out vec3 FragPos; // 模型坐标
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    FragPos=vec3(model*vec4(aPos,1.0f));
    Normal=mat3(transpose(inverse(model)))*aNormal;
    TexCoords=aTexCoords;

    gl_Position=projection*view*vec4(FragPos,1.0f);
}

片段着色器。

先定义几个数据结构。

// 材质
struct Material {
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    float shininess;
};

// 聚光灯
struct SpotLight {
    vec3 position;
    vec3 direction;
    float cutOff; // 内圈
    float outerCutOff; // 外圈

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;

    float constant;
    float linear;
    float quadratic;
};

struct Light {

    vec4 lightDir; // 光方向

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;

    float constant;
    float linear;
    float quadratic;
};
#version 400 core
out vec4 FragColor;
in vec3 Normal; // 法线向量
in vec3 FragPos; // 模型坐标
in vec2 TexCoords; // 纹理坐标
uniform sampler2D ourTexture1; // 纹理 1
uniform sampler2D ourTexture2; // 纹理 2
uniform vec3 lightColor;
uniform vec3 objectColor;
uniform vec4 lightPos;
uniform vec3 viewPos; // camera
uniform vec3 front; // camera

Material material;
Light light;
SpotLight spotLight;
vec3 CalcPointLight(Light light);
vec3 CalcSpotLight(SpotLight light);

void main()
{
    // 材质参数
    material.ambient=vec3(texture(ourTexture1,TexCoords));
    material.diffuse=vec3(texture(ourTexture1,TexCoords));
    material.specular=vec3(texture(ourTexture2,TexCoords));
    material.shininess=32;

    // 聚光灯参数
    spotLight.position=viewPos;
    spotLight.direction=front;
    spotLight.outerCutOff=3.5;
    spotLight.cutOff=2.5;

    spotLight.constant=0;
    spotLight.linear=0.09;
    spotLight.quadratic=0.032;
    spotLight.ambient=vec3(0.0,0.0,0.0);
    spotLight.diffuse=vec3(1.0,1.0,1.0);
    spotLight.specular=vec3(1.0,1.0,1.0);

    // 点光源参数
    light.lightDir=lightPos;

    light.constant=1.0;
    light.linear=0.09;
    light.quadratic=0.032;
    light.ambient=vec3(0.2,0.2,0.2);
    light.diffuse=vec3(0.6,0.6,0.6);
    light.specular=vec3(1.0,1.0,1.0);

    // 最终颜色叠加
    vec3 result=vec3(0.0,0.0,0.0);
    result+=CalcPointLight(light);
    result+=CalcSpotLight(spotLight);

    FragColor=vec4(result,1.0);
}

vec3 CalcSpotLight(SpotLight light)
{
    float theta=dot(normalize(vec3(light.position)-FragPos),-light.direction);
    float spotI=0;
    float epsilon=cos(radians(light.cutOff))-cos(radians(light.outerCutOff));
    spotI=clamp((theta-cos(radians(light.outerCutOff)))/epsilon,0.0,1.0); // 聚光灯亮度

    vec3 lightDir;
    float distance;
    lightDir=-light.direction;
    distance=length(vec3(light.position)-FragPos);

    // 光线衰减
    float attenuation=1.0/(light.constant+light.linear*distance+light.quadratic*distance*distance);
    // 计算 漫反射光照
    float diffuse=max(dot(Normal,lightDir),0.0);

    vec3 viewDir=normalize(viewPos-FragPos);
    vec3 reflectDir=reflect(-lightDir,Normal);
    // 计算 镜面光照
    float specular=pow(max(dot(reflectDir,viewDir),0.0),material.shininess);

    vec3 result=vec3(0.0,0.0,0.0);
    // 冯氏光照模型
    result = (light.ambient*material.ambient+
        diffuse*light.diffuse*material.diffuse+
        specular*light.specular*material.specular)*lightColor*attenuation*spotI;

    return result;
}
