开发环境 -- Android Studio 编程环境搭建

反编译

apktool+dex2jar+jd-gui 一直是一个比较流行的 Android 反编译组合。 在使用过 jadx 之后觉得 jadx 相比上面的组合具有如下两个优点:

  • 可以直接反编译出 .java 文件
  • 查看源码时直接显示资源名称,而不是像 jd-gui 里显示的资源 ID

  • Apktool apktool_2.6.1.jar
    • 通过该工具能完整的从 apk 中提取出 resource、dex、manifest、xml 等文件,也可以修改资源文件之后 rebuild 一个 apk。
  • JD-GUI jd-gui-windows-1.6.6.zip
    • 通过该工具,可以通过可视化的界面操作查看第二步生成的 jar 文件,即查看反编译后的源码情况。
  • dex2jar dex-tools-2.2-SNAPSHOT-2021-10-31.zip
    • 通过该工具将 dex 文件变成一个(包含 class 文件的)jar 文件。
  • jadx jadx-gui-1.4.4-no-jre-win.exe
    • export JVM_ARGS="-Xmx4096m -XX:MaxPermSize=1024m"
  • Bytecode-Viewer.jar Bytecode-Viewer-2.11.2.jar
    • A Java 8+ Jar & Android APK Reverse Engineering Suite (Decompiler, Editor, Debugger & More)
  • baksmali-2.5.2.jar & smali-2.5.2.jar

E:\kSource\pythonx\orange\dexapk.py

E:\kSource\pythonx\orange\dex-tools\apktool_2.6.1.jar E:\kSource\pythonx\orange\apktool.bat E:\kSource\pythonx\orange\jd-gui-windows-1.6.6\jd-gui.exe E:\kSource\pythonx\orange\dex-tools-2.2-SNAPSHOT\d2j-dex2jar.bat E:\kSource\pythonx\orange\dex-tools\baksmali-2.5.2.jar E:\kSource\pythonx\orange\dex-tools\smali-2.5.2.jar E:\kSource\dist\Bytecode-Viewer-2.11.2.jar C:\Users\ADMIN\Downloads\jadx-gui-1.4.4-with-jre-win\jadx-gui-1.4.4.exe

E:\kSource\pythonx\orange\dex-tools-2.2-SNAPSHOT\d2j-dex2jar.bat classes.dex –output classes.jar E:\kSource\pythonx\orange\dex-tools-2.2-SNAPSHOT\d2j-dex2jar.bat classes2.dex –output classes2.jar E:\kSource\pythonx\orange\dex-tools-2.2-SNAPSHOT\d2j-dex2jar.bat classes3.dex –output classes3.jar E:\kSource\pythonx\orange\dex-tools-2.2-SNAPSHOT\d2j-dex2jar.bat classes4.dex –output classes4.jar

反编译命令:

apktool.bat d 2020_12_12_5.31.0.20201211_dbg.apk -f
apktool.bat d 2020_12_12_5.31.0.20201211_official.apk -f

W: Cant find 9patch chunk in file: "drawable-xxhdpi-v4/umcsdk_exception_bg.9.png". Renaming it to *.png.

打包命令:

apktool.bat b 2020_12_12_5.31.0.20201211_dbg

dex2jar.bat 反编译命令:

d2j-dex2jar.bat [classes.dex 文件]
d2j-dex2jar.bat xyz.apk

jadx?

签名

https://www.cnblogs.com/yyq-quan/archive/2011/07/08/2101434.html https://blog.csdn.net/weixin_34726945/article/details/113044682

E:\android-studio-ide-181.5014246-windows\android-studio\jre\bin\keytool.exe chcp 65001 chcp 936 E:\android-studio-ide-181.5014246-windows\android-studio\jre\bin\keytool.exe -genkey -v -keystore androidguy-test.keystore -alias androidguy -keyalg RSA -validity 30000 testguy

正在为以下对象生成 2,048 位 RSA 密钥对和自签名证书 (SHA256withRSA) ( 有效期为 30,000 天 ):
         CN=hai, OU=cf, O=cf, L=zh, ST=zh, C=cn
输入 <androidguy> 的密钥口令(如果和密钥库口令相同,按回车):
[正在存储 androidguy-test.keystore]

Warning:
JKS 密钥库使用专用格式。建议使用 "keytool -importkeystore -srckeystore androidguy-test.keystore -destkeystore androidguy-test.keystore -deststoretype pkcs12" 迁移到行业标准格式 PKCS12。

E:\android-studio-ide-181.5014246-windows\android-studio\jre\bin\jarsigner.exe chcp 936 E:\android-studio-ide-181.5014246-windows\android-studio\jre\bin\jarsigner.exe -verbose -keystore androidguy-test.keystore 2020_12_12_5.31.0.20201211_dbg2.apk androidguy

WINDOWS 的 Android Studio 无法启动 ARM 的模拟器

  • mumu 夜神也是 x86 模拟器,只是有 intel 搞得一个 arm 兼容层 houdini
  • 现在 windows 下跑 arm apk 最好的方案就是微软搞的那个 wsa,win11 可以直接商店安装,win10 其实也能用,但需要一些特殊步骤安装

Android Studio

AndroidStudio 代码达到指定字符长度时自动换行。

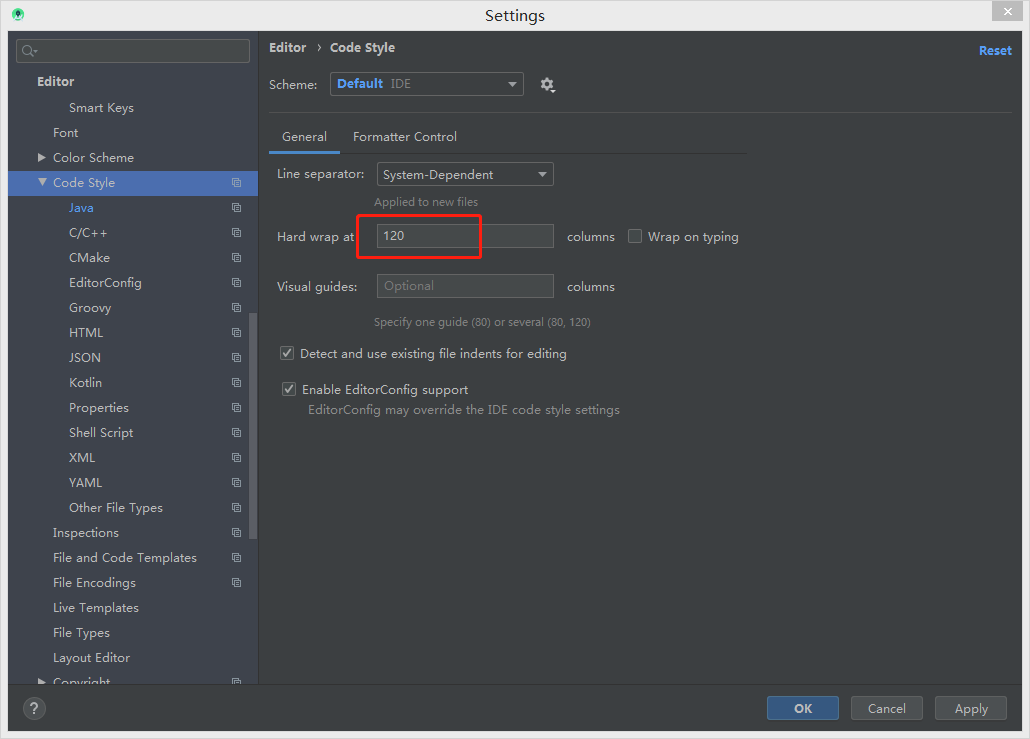

  1. 设置每行最大字符个数,超过这个数字 将会自动换行。

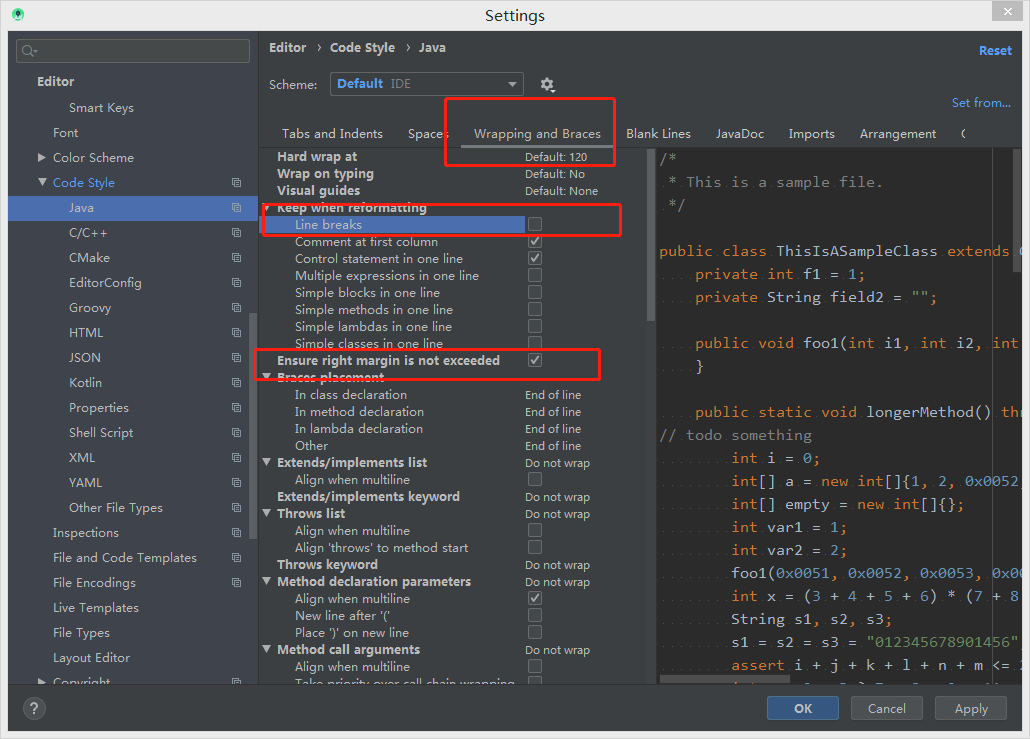

  2. Line breaks 选中表示隐藏性保持断行。Ensure right margin is not exceeded 选中表示代码超过标准线 就自动换行。

CreateProcess error = 2,系统找不到指定的文件

local.properties 不完整,造成的问题。

sdk.dir=D\:\\Android\\Sdk

# NDK was located by using ndk.dir property.
# This method is deprecated and will be removed in a future release.
# Please delete ndk.dir from local.properties and set android.ndkVersion
# to [21.1.6352462] in all native modules in the project.
# https://developer.android.com/r/studio-ui/ndk-dir
# Affected Modules: app
ndk.dir=D\:\\Android\\Sdk\\ndk-bundle # 最新版已经不需要了。

ERROR: ABIs [arm64-v8a] are not supported for platform.

ERROR: ABIs [arm64-v8a] are not supported for platform. Supported ABIs are [armeabi-v7a, x86]. Affected Modules: app

当我使用的 compileSdkVersion 19 时,就会报上面的错,改成 compileSdkVersion 26 就可以了。 说明不同的编译版本,它们所支持的平台不一样。

$(call import-add-path, $(LOCAL_PATH)) # 没有这一行,下面这行会报错。
$(call import-module, box2d)

CMake & Gradle

allprojects {
    repositories {
        maven { url "http://maven.aliyun.com/nexus/content/groups/public/" }
        maven { url "http://maven.aliyun.com/nexus/content/repositories/jcenter" }
        maven { url "https://dl.bintray.com/umsdk/release" }
        google()
        jcenter()
    }
}
android {
    defaultConfig {
        externalNativeBuild {
            cmake {
                cppFlags "-std=c++11"
            }
        }
        ndk {
            abiFilters "armeabi-v7a", "arm64-v8a"
        }
    }

    externalNativeBuild {
        cmake {
            path "src/main/cpp/CMakeLists.txt"
            version "3.10.2"
        }
    }
}
cmake_minimum_required(VERSION 3.4.1)

find_library(log-lib log)

add_library(native-lib SHARED native-lib.cpp)
target_link_libraries(native-lib ${log-lib})

Android.mk & Gradle

认识 Android.mk 和 Application.mk Android: NDK 中的 Android.mk 和 Application.mk

android {
    defaultConfig {
        ndk {
            moduleName "gamedemo"
            abiFilters "armeabi-v7a", "arm64-v8a"
        }
    }

    externalNativeBuild {
        ndkBuild {
            path 'src/main/jni/Android.mk'
        }
    }
}

app/src/main/jni/Application.mk & Android.mk。like hawkhai/IrrGameDemo.git。

Android.mk

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)

LOCAL_MODULE := calculator
LOCAL_SRC_FILES := calculator.c
LOCAL_C_INCLUDES := $(LOCAL_PATH)/irrlicht/include $(LOCAL_PATH)/SDL/include

LOCAL_LDLIBS := -llog
include $(BUILD_SHARED_LIBRARY)
# __android_log_print(ANDROID_LOG_INFO, "log", message);
# error: format string is not a string literal (potentially insecure) [-Werror,-Wformat-security]
# APP_CLAGS:列出编译器标识,在编译任何模块的 C 和 C++ 源文件时这些标志都会被传给编译器
# APP_CPPFLAGS:列出编译器标识,在编译任何模块的 C++ 源文件时这些标志都会被传给编译器
LOCAL_CFLAGS += -Wno-error=format-security -Wreturn-type
LOCAL_CPPFLAGS += -Wno-error=c++11-narrowing -Wno-error=format-security -Wreturn-type
# 增加对 异常 和 rtti 的支持
LOCAL_CPPFLAGS += -fexceptions -frtti
LOCAL_SHORT_COMMANDS := true # ndk 编译报 make (e=87): 参数错误
LOCAL_CFLAGS += -I$(LOCAL_PATH)/../../include/

Application.mk

NDK_TOOLCHAIN_VERSION := 4.9
APP_ABI := armeabi-v7a arm64-v8a # 这玩意貌似无效了。
APP_STL := stlport_static # 这个也不行了。c++_static/c++_shared
APP_PLATFORM := android-21
APP_CPPFLAGS += -fexceptions -frtti
APP_PLATFORM := android-10
APP_STL := c++_static
APP_SHORT_COMMANDS := true # ndk 编译报 make (e=87): 参数错误
APP_ABI := armeabi-v7a arm64-v8a # 感觉没用,尴尬。android/defaultConfig/ndk 里面指定才有用。
APP_CPPFLAGS += -Wno-error=format-security
APP_CFLAGS += -Wno-error=format-security

Android Studio: “Error initializing ADB: Android Debug Bridge not found”

Android Studio: “Error initializing ADB: Android Debug Bridge not found” 且找不到 Project Structure

删除了本地的 .idea 文件夹,然后重启 Android Studio。

发生这种情况,估计是创建项目时,gitignore 中没有忽略 .idea 文件夹,导致 git 拉取项目后用的是别人项目的 .idea 文件夹。

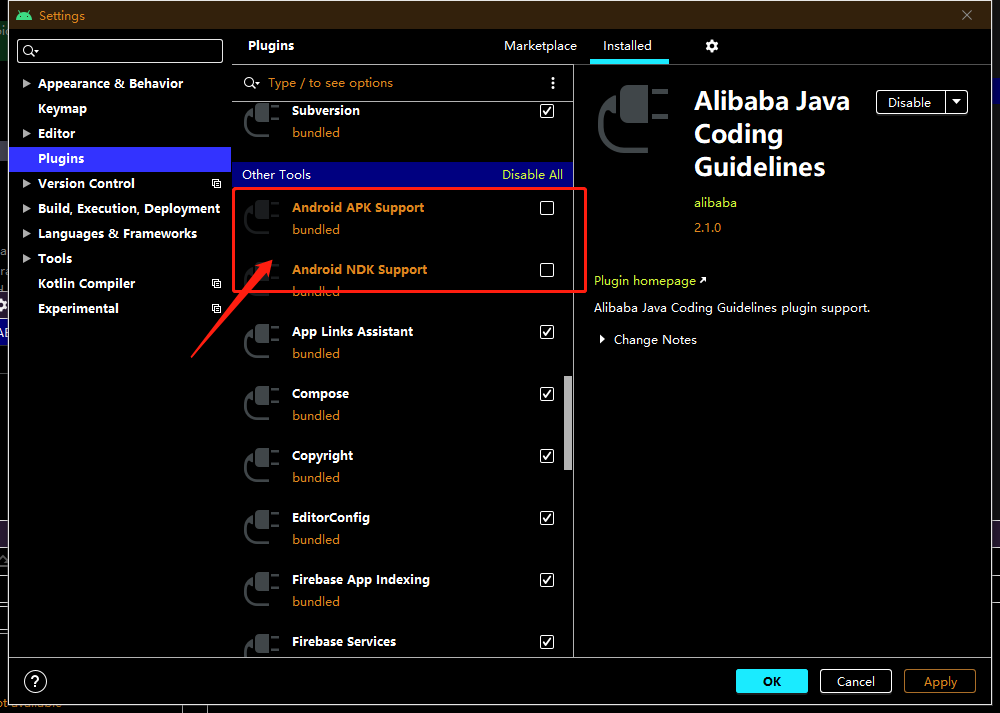

NDK 调试问题

The application could not be installed: INSTALL_FAILED_TEST_ONLY

在项目中的 gradle.properties 全局配置中设置: android.injected.testOnly=false

Waiting For Debugger

buildTypes {
    debug {
        minifyEnabled false
        debuggable true
        jniDebuggable true
    }
}

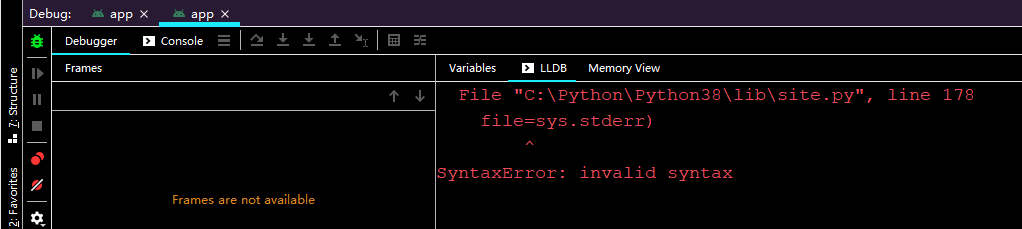

巨坑。NDK 里面带了 python.exe,和本机的 python 冲突,LLDB server 成功起来后就好了。

02/05 16:41:05: Launching 'app' on Galaxy Nexus API 30.
Install successfully finished in 680 ms.
$ adb shell am start -n "com.cfgame.myapp/com.cfgame.myapp.MainActivity" -a android.intent.action.MAIN -c android.intent.category.LAUNCHER -D
Waiting for application to come online: com.cfgame.myapp.test | com.cfgame.myapp
Waiting for application to come online: com.cfgame.myapp.test | com.cfgame.myapp
Waiting for application to come online: com.cfgame.myapp.test | com.cfgame.myapp
Connecting to com.cfgame.myapp
Now Launching Native Debug Session
$ adb shell cat /data/local/tmp/lldb-server | run-as com.cfgame.myapp sh -c 'cat > /data/data/com.cfgame.myapp/lldb/bin/lldb-server && chmod 700 /data/data/com.cfgame.myapp/lldb/bin/lldb-server'
$ adb shell cat /data/local/tmp/start_lldb_server.sh | run-as com.cfgame.myapp sh -c 'cat > /data/data/com.cfgame.myapp/lldb/bin/start_lldb_server.sh && chmod 700 /data/data/com.cfgame.myapp/lldb/bin/start_lldb_server.sh'
Starting LLDB server: /data/data/com.cfgame.myapp/lldb/bin/start_lldb_server.sh /data/data/com.cfgame.myapp/lldb unix-abstract /com.cfgame.myapp-0 platform-1612514467397.sock "lldb process:gdb-remote packets"

Executing commands in 'E:\android-studio-ide-181.5014246-windows\android-studio\bin\lldb\shared\stl_printers\load_script'.
(lldb) script import sys
(lldb) script import os
(lldb) script ...
