编程与调试 -- Visual Studio & WinDBG 平台高级调试与优化（培训）

Windows 平台高级调试与优化 —— VC 开发工具 张银奎 (Raymond Zhang)

知识盲区永远存在，下午茶大饼好吃。

为了更好的处理内存问题，我们要尽力保证 Debug 版本（更多的运行检查）和 x64 版本（页堆才能顺利开启）都能顺利编译出来，另外编译器也要及时升级。

MS Visual C++ 简史

版本 发布时间 新增主要功能

• MSC 7.0 1992 C++、MFC 1.0
• MSVC 1.0 1992 32 位支持，MFC 2.0
• MSVC 2.0 1994 MFC 3.0
• MSVC 4.0 1995 MFC 4.0，Developer Studio IDE（MSDEV.exe），ClassView
• MSVC 4.2 1996 MFC 4.2
• MSVC 5.0 1997 MFC 4.21，COM
• MSVC 6.0 1998 运行时错误检查，Edit and Continue，MFC 6.0
• MSVC 7.0 2002 Visual Studio .NET 2002（又称 VS7.0）的一部分，.NET 支持，link time code generation，MFC 7.0
• MSVC 7.1 2003 Visual Studio .NET 2003（又称 VS7.1）的一部分，Visual J#，MFC 7.1
• MSVC 8.0 2005 Visual Studio 2005（又称 VS8.0）的一部分，C++/CLI，OpenMP，MFC 8.0
• MSVC 9.0 2007 Visual Studio 2008（又称 VS9.0）的一部分
• MSVC 10.0 2010 Visual Studio 2010，partial support for C++11
• MSVC 11.0 2012 Visual Studio 2012， improved C++11 support
• MSVC 12.0 2013 Visual Studio 2013，C++11 and C99 support
• MSVC14.0 2015 Visual Studio 2015，improved C++11/14 support
• MSVC 14.1 2017 Visual Studio 2017
• MSVC 14.2 2019 Visual Studio 2019

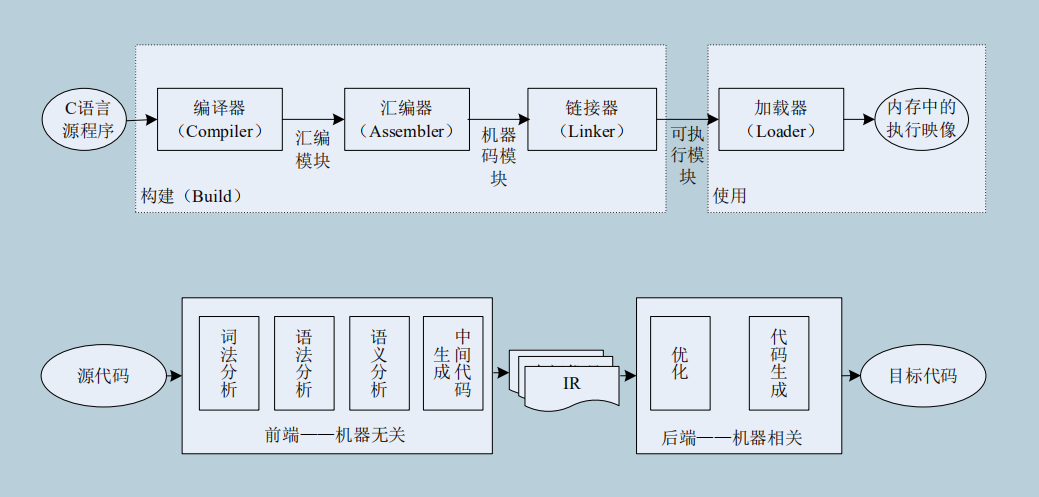

软件的编译和构建过程

软件的编译和构建过程

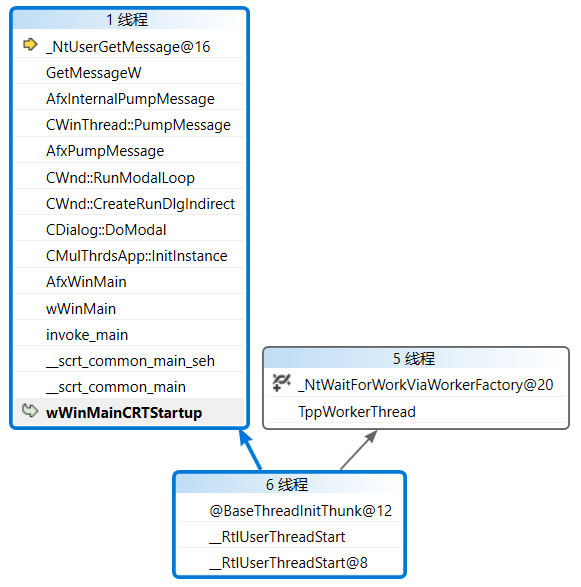

Parallel Stack（并行调用栈）

• 调试 » 窗口 » 并行堆栈（调试状态暂停可以看到）

extern "C" int WINAPI
_tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
    _In_ LPTSTR lpCmdLine, int nCmdShow)
#pragma warning(suppress: 4985)
{
    // call shared/exported WinMain
    return AfxWinMain(hInstance, hPrevInstance, lpCmdLine, nCmdShow);
}

    static int __cdecl invoke_main()
    {
        return wWinMain(
            reinterpret_cast<HINSTANCE>(&__ImageBase),
            nullptr,
            _get_wide_winmain_command_line(),
            __scrt_get_show_window_mode());
    }

static __declspec(noinline) int __cdecl __scrt_common_main_seh()
{
    if (!__scrt_initialize_crt(__scrt_module_type::exe))
        __scrt_fastfail(FAST_FAIL_FATAL_APP_EXIT);

    bool has_cctor = false;
    __try
    {
        bool const is_nested = __scrt_acquire_startup_lock();

        if (__scrt_current_native_startup_state == __scrt_native_startup_state::initializing)
        {
            __scrt_fastfail(FAST_FAIL_FATAL_APP_EXIT);
        }
        else if (__scrt_current_native_startup_state == __scrt_native_startup_state::uninitialized)
        {
            __scrt_current_native_startup_state = __scrt_native_startup_state::initializing;

            if (_initterm_e(__xi_a, __xi_z) != 0)
                return 255;

            _initterm(__xc_a, __xc_z);

            __scrt_current_native_startup_state = __scrt_native_startup_state::initialized;
        }
        else
        {
            has_cctor = true;
        }

        __scrt_release_startup_lock(is_nested);

        // If this module has any dynamically initialized __declspec(thread)
        // variables, then we invoke their initialization for the primary thread
        // used to start the process:
        _tls_callback_type const* const tls_init_callback = __scrt_get_dyn_tls_init_callback();
        if (*tls_init_callback != nullptr && __scrt_is_nonwritable_in_current_image(tls_init_callback))
        {
            (*tls_init_callback)(nullptr, DLL_THREAD_ATTACH, nullptr);
        }

        // If this module has any thread-local destructors, register the
        // callback function with the Unified CRT to run on exit.
        _tls_callback_type const * const tls_dtor_callback = __scrt_get_dyn_tls_dtor_callback();
        if (*tls_dtor_callback != nullptr && __scrt_is_nonwritable_in_current_image(tls_dtor_callback))
        {
            _register_thread_local_exe_atexit_callback(*tls_dtor_callback);
        }

        //
        // Initialization is complete; invoke main...
        //

        int const main_result = invoke_main();

        //
        // main has returned; exit somehow...
        //

        if (!__scrt_is_managed_app())
            exit(main_result);

        if (!has_cctor)
            _cexit();

        // Finally, we terminate the CRT:
        __scrt_uninitialize_crt(true, false);
        return main_result;
    }
    __except (_seh_filter_exe(GetExceptionCode(), GetExceptionInformation()))
    {
        // Note:  We should never reach this except clause.
        int const main_result = GetExceptionCode();

        if (!__scrt_is_managed_app())
            _exit(main_result);

        if (!has_cctor)
            _c_exit();

        return main_result;
    }
}

// This is the common main implementation to which all of the CRT main functions
// delegate (for executables; DLLs are handled separately).
static __forceinline int __cdecl __scrt_common_main()
{
    // The /GS security cookie must be initialized before any exception handling
    // targeting the current image is registered. No function using exception
    // handling can be called in the current image until after this call:
    __security_init_cookie();

    return __scrt_common_main_seh();
}

extern "C" int wWinMainCRTStartup()
{
    return __scrt_common_main();
}

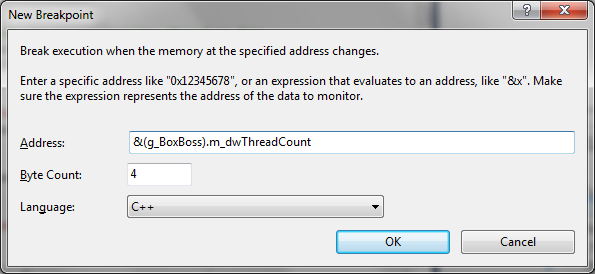

Data Breakpoint

• Monitor variables
• WinDBG’ba command, rely on CPU’s debug register

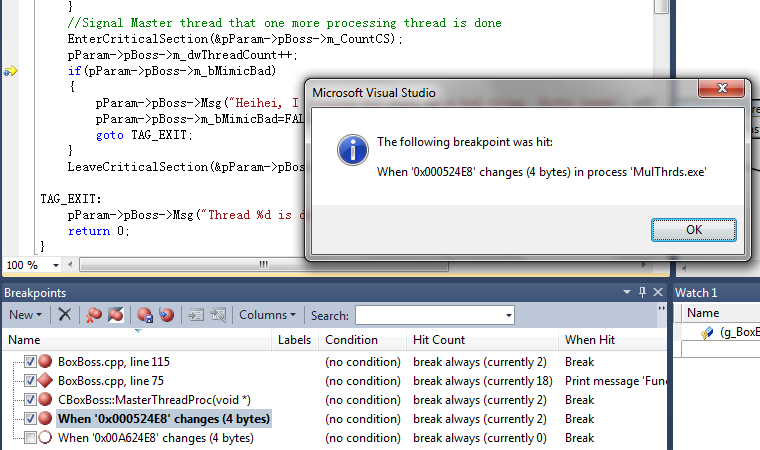

Hit of Data Breakpoint

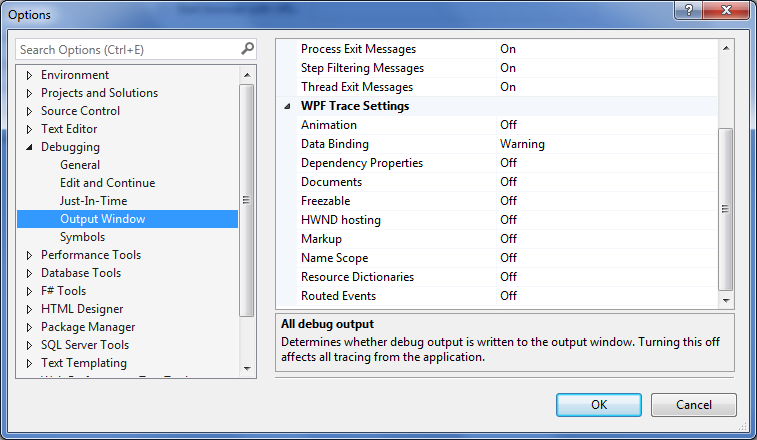

WPF Tracing

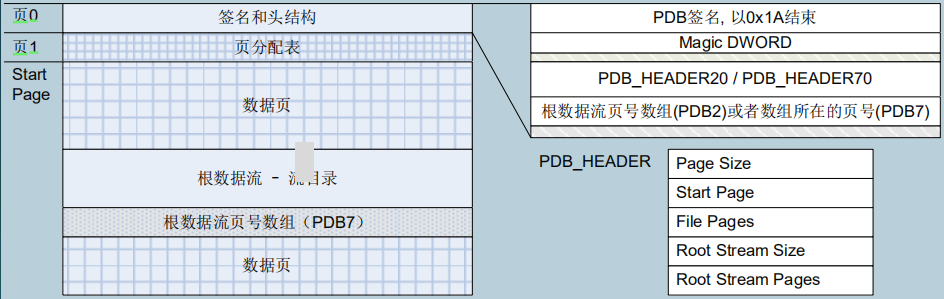

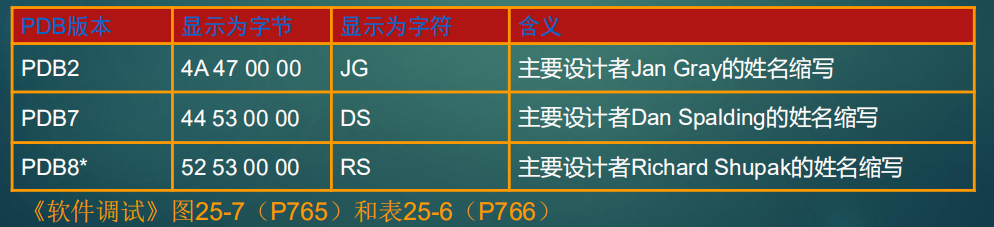

PDB 的文件布局

PDB 的文件布局

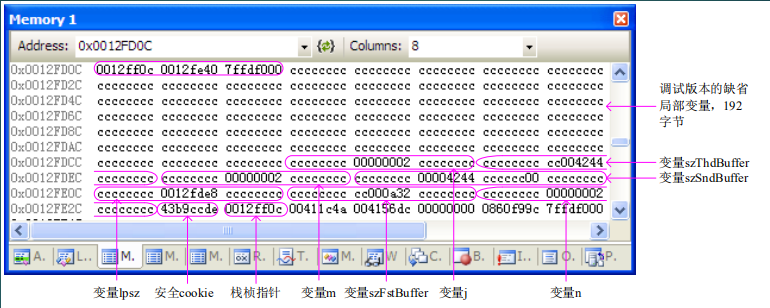

编译器的运行期检查

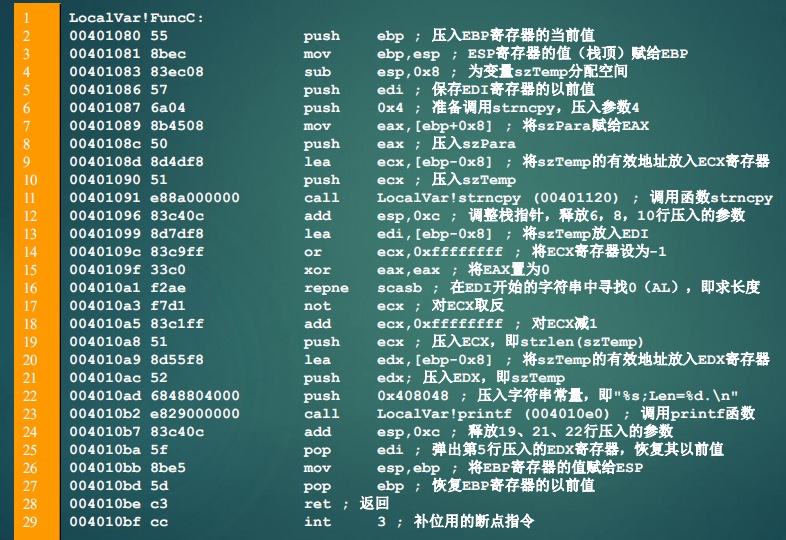

细看一个函数

P95

WinDBG 概览

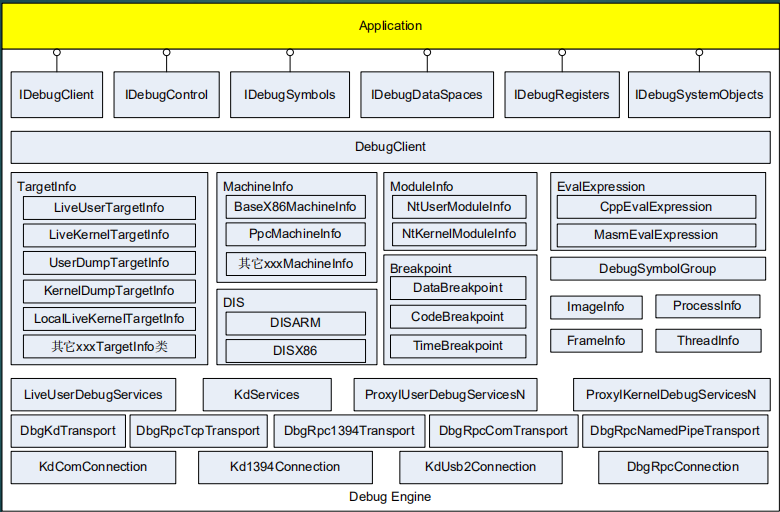

WinDBG Internals

WinDBG 的发展历史

• 前身 KD 和 NTSD
  • 在开始开发 NT 内核的时候开始开发，1989 年
• C 阶段的 WinDBG
  • 大约在 1992 年 4 月开始开发
  • 版本号与 NT 内核的版本号一致
  • 到 Win2K 时结束
• P 阶段的 WinDBG
  • 在 C 阶段代码基础上重构
  • 第一个版本与 2000 年 4 月 WinHec 会议上露面
  • 2000/09/21 重构后的 1.0 版本正式发行
  • 目前（2009 年 3 月）版本是 6.11

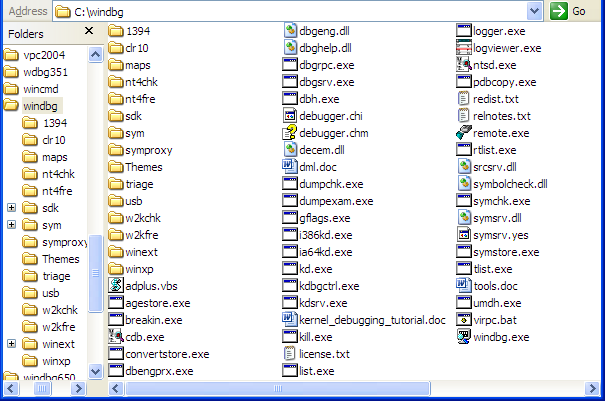

绿色软件 很多宝贝

• dbgeng.dll

命令表达式

• 支持两种表达式
  • C++ 表达式
  • MASM 表达式
• 默认使用 MASM 表达式
• 使用 @@masm(…) 或者 @@c++(…) 可以显式指定括号中的表达式所使用的语法类型
• 使用 ?(MASM) 或者 ??(C++) 评估表达式的取值
• .expr

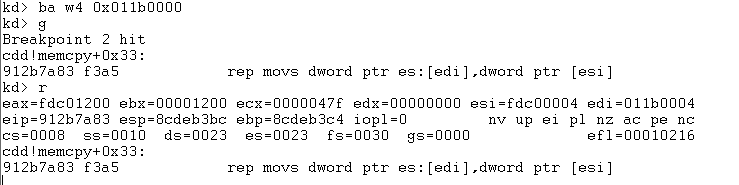

硬件断点示例

• 陷阱类异常 —— 命中时，访问指令已经执行完毕
• EIP 指向下一条指令，串指令例外

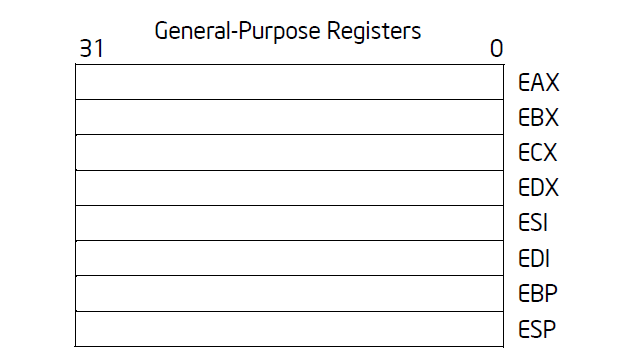

8 个通用寄存器

• EAX 函数返回值
• ECX 循环次数
• ESI，EDI 串操作的源和目标
• ESP 栈顶
• EBP 栈帧基地址
• 长模式下都为 64 位，RAX…

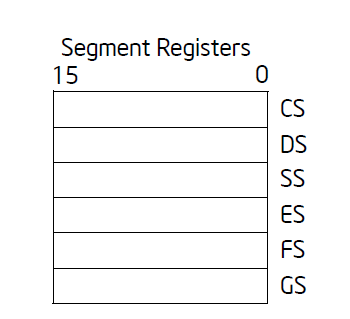

所有模式下都为 16 位长

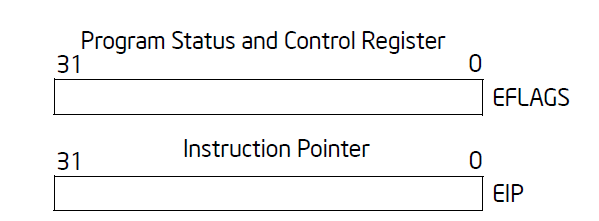

1 个标志寄存器 + 1 个 IP

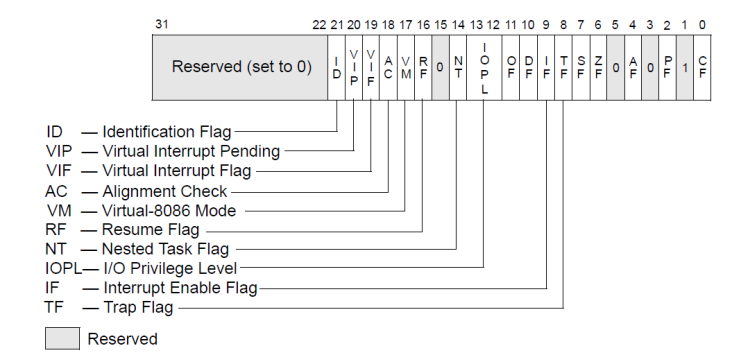

EFlags

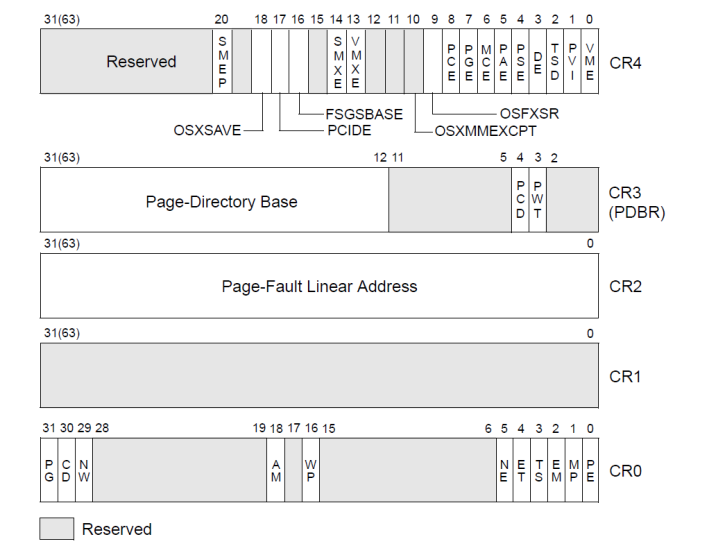

Control Registers

调试事件

• EXCEPTION_DEBUG_EVENT
• CREATE_THREAD_DEBUG_EVENT
• CREATE_PROCESS_DEBUG_EVENT
• EXIT_THREAD_DEBUG_EVENT
• EXIT_PROCESS_DEBUG_EVENT
• LOAD_DLL_DEBUG_EVENT
• UNLOAD_DLL_DEBUG_EVENT
• OUTPUT_DEBUG_STRING_EVENT

异常处理和崩溃

JIT 调试

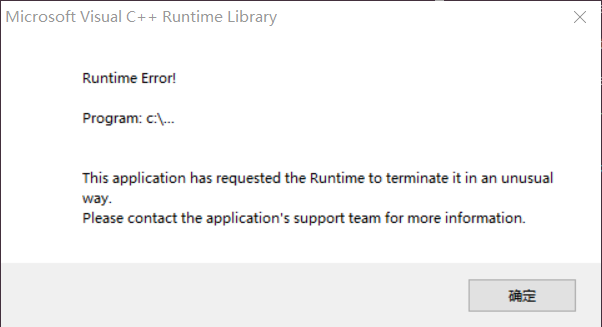

应用程序崩溃和 JIT 调试

• 没有包含所有细节
• 因版本不同会略有不同
• 在使用 WinDBG 的内核调试中，不能对这个函数设置断点 —— 死循环
• 可以使用 ITP 来跟踪

KiExceptionDispatch

分发用户态异常

if (FirstChance) {
    if (PsGetCurrentProcess()->DebugPort == 0 // 没有用户调试器
        || KdIsThisAKdTrap(Tf, &Context)) { // 内核调试器
        // 分发给内核调试器
        if (KiDebugRoutine &&
            KiDebugRoutine(Tf, Reserved, Er, &Context,
            PreviousMode, FirstChance) != 0) break;
    }

    if (DbgkForwardException(TrapFrame,
        DebugEvent, FirstChance) != 0) return;
    if (valid_user_mode_stack_with_enough_space) {
        copy_context_and_exception_record_2_user_stack; // 上下文拷贝到用户空间
        TrapFrame->Eip = KeUserExceptionDispatcher; // 飞程序指针
        return;
    }
}
if (DbgkForwardException(Tf, TRUE, LastChance) != 0) return;
if (DbgkForwardException(Tf, FALSE, LastChance) != 0) return;
ZwTerminateProcess(NtCurrentThread(), Er->ExceptionCode);

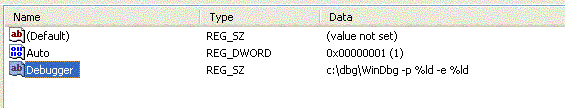

JIT 调试器的设置

• Hive: HKEY_LOCAL_MACHINE Key: SOFTWARE\Microsoft\Windows NT\CurrentVersion\AeDebug
• To set alternative JIT debuggers, just change the debuggers key

  windbg -I


深入理解栈

调试堆

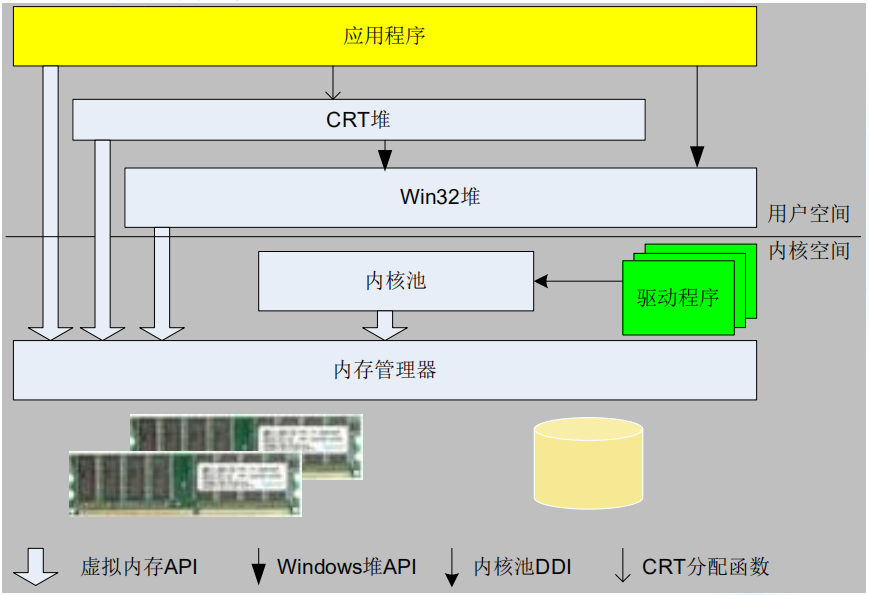

Windows 内存管理

D:\dbglabs\bin\release>"D:\Windows Kits\10\Debuggers\x86\gflags.exe" -i heapmfc.exe +ust
Current Registry Settings for heapmfc.exe executable are: 00001000
    ust - Create user mode stack trace database
D:\dbglabs\bin\release>"D:\Windows Kits\10\Debuggers\x86\umdh.exe" -pn:heapmfc.exe

多线程调试

D Profile 开源性能分析工具

from D Profile 是一个 win32/64 CPU，memory 性能分析工具：https://github.com/xwlan/dprofiler D Profiler a lightweight, low overhead CPU Memory IO and Lock profiler for Windows x86/x64. Build in cmd.exe, run command as: msbuild dprofiler.sln

转储和转储分析

事件追踪和调优

• Windows Software Trace Preprocessor

使用硬件调试器调试 Windows 内核的启动过程

from 最近公司刚买了一台 CEDT 硬件仿真器, 能调试从系统复位到关机重启的所有过程。我拿来跟了一下 windows 的内核启动过程，看了看完全真实的 Windows 初始化过程 :

• CEDT 开机后会请求用户选择目标系统的处理器类型。选择后，机器会在 BIOS 自动连接目标计算机。连接成功后，亲切的 Windbg 界面出现了。
• 停止系统运行后，发现系统停在 BIOS 里。在 Windbg 的命令行敲“！runto nt”，目标机继续运行，直到 Windbg 停止。
• EDT 提供命令直接执行到 nt!KiSystemStartup 然后停下来。然后打开 CEDT 的代码追踪功能，“！trclbr on”。从 BOOTLOADER 会传给 KiSystemStartup 一个结构的地址，结构中包含了 BOOT 的一些基本的信息，例如，引导分区，文件系统类型等等。KiSystemStartup 首先将该结构指针赋值变量 KeLoaderBlock。紧接着，KiSystemStartup 会将 P0BootStack 和 KiIdleThread0 的地址存入 LOADER_BLOCK 中。FS 寄存器会被赋值 0x30 并将 FS:[0x130] 清零。
• 调用 KiInitializeMachineType()。KiInitializeMachineType() 从 KeLoaderBlock 中读取设备类型并赋值 KeI386MachineType。
• 调用 GetMachineBootPointers() 获取当前的 GDTR 和 IDTR 信息。然后为中断程序和 NMI 等初始化 TSS。
• 调用 KiInitializePcr()。初始化 KiIdleThread0 的 ApcState，将 KiIdleProcess 的指针赋给 KiIdleThread0->ApcState.Process.
• 调用 KiSwapIDT() 然后用 IDT 中的中断处理函数表初始化中断向量表。
• 调用 KiProcessorStart()。这个函数只是判断了一下 KiProcessorStartControl 的值，看起来它像是个简单状态机的键。在这时，什么也没做就退出了。
• 调用 HalInitializeProcessor()，HalInitializeProcessor() 读取 CPUID 获得当前系统中的实际处理核个数，并初始化 HalPrivateDispatchTable 中的重要服务，其中 HalpSetupPciDeviceForDebugging，HalpReleasePciDeviceForDebugging，HalpGetAcpiTablePhase0，HalpCheckPowerButton，HalpMapPhysicalMemory64，HalpUnmapVirtualAddress。 初始化 8259 和 APIC 的中断处理程序。
• 调用 KdInitSystem()，KdInitSystem 首先检查是否是 DEBUG 模式，如果是，他会把 KdpStub 赋给 KiDebugRoutine，并且初始化 KdpDebuggerDataListHead 和 KdVersionBlock。 原来我们经常用来调试的 STUB 是在这初始化的。
• 调用 KdPollBreakIn() 来收取调试的报文，如果有 BREAKIN 报文收到，赋值 KdpControlCPressed 并返回非零。并在退出后进入 DbgBreakPointWithStatus()。
• 在接下来程序中，KiBootFeatureBits 的 Bit7 将会设为 1。
• 调用 KiInitializeKernel()。在 KiInitializeKernel 中，首先
  • 调用 _SEH_prolog()；
  • 调 KiSetProcessorType() 通过检查处理器 STEPPING 和从 CPUID 中读取信息获得处理器种类并设置 _KPRCB. CpuType. KiSetCR0Bits() 根据处理器类型设置 CR0 的 BIT16。 调用 KiIsNpxPresent() 判断是否支持浮点运算器。
  • 初始化 KPRCB。MaximumDpcQueueDepth, KPRCB. MinimumDpcRate, KPRCB.AdjustDpcThreshold
  • 调用 PoInitializePrcb() 初始化 KPRCB, PROCESSOR_POWER_STATE。
  • 调用 KeInitializeDpc() 填充 KDPC。调用 KeInitializeTimerEx() 初始化一个内核同步定时器。
  • 检查了 BOOTOPTION 的设置。设置 EFER 寄存器的 LME， 启动 IA-32e 模式。
  • 中间省略了一些代码的分析，包括初始化 Ki486CompatibilityLock，KiFreezeExecutionLock 等。
  • 调用 KeInitializeProcess() 填充第一个进程的 KPROCESS。
  • 根据 FeatureBits 初始化线程的参数。调用 KeInitializeThread() 初始化线程 KiIdleThread0， 堆栈 P0BootStack，进程为前面初始化的进程。
  • 调用 KeStartThread() 设置 KiIdleThread0 为 READY 状态。
  • 调用 ExpInitializeExecutive()，初始化 OBJECT 管理器，初始化安全， 进程管理器以及 PNP 管理器。在进程管理器的初始化过程中，创建 PsInitialSystemProcess 以及线程 Phase1Initialization()。PNP 管理器的初始化过程将读取注册表中的设备资源用于初始化。
• 调用 MmCreateKernelStack() 创建内核的堆栈。
• 进入 KiIdleLoop()。

• https://bbs.pediy.com/thread-195774.htm
• https://github.com/xwlan/dprofiler
• http://advdbg.org/blogs/advdbg_system/archive/2012/10/05/5427.aspx
